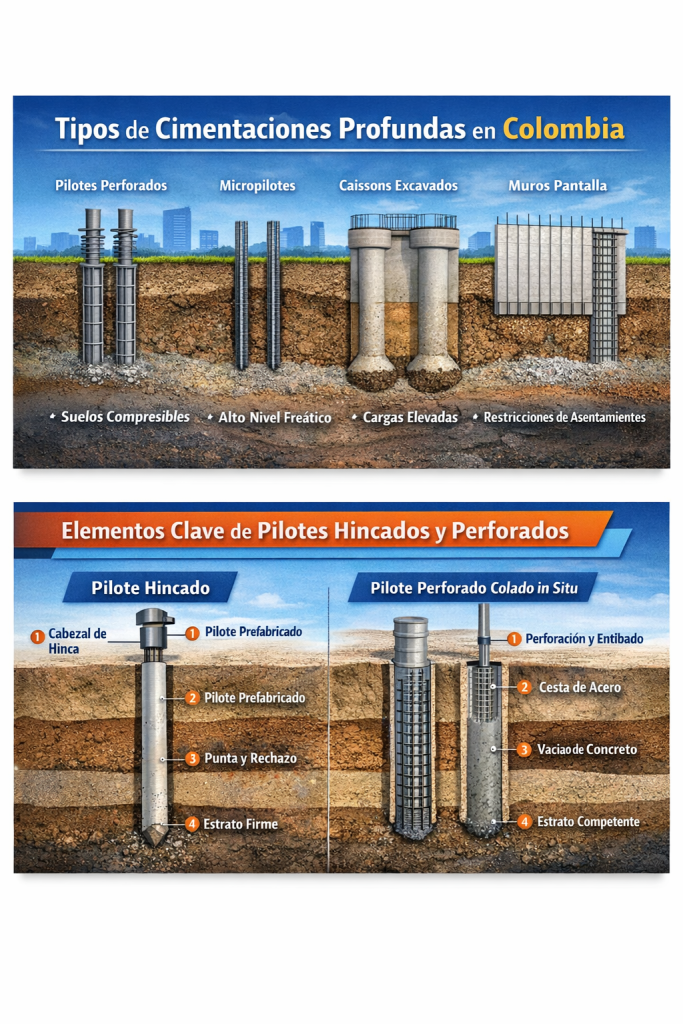

Los tipos de cimentaciones profundas en Colombia se emplean cuando los estratos superficiales no presentan capacidad portante suficiente, existen cargas elevadas, presencia de suelos compresibles, nivel freático alto o restricciones de asentamientos.
En Colombia su uso es frecuente en edificaciones altas, puentes, obras portuarias, infraestructura vial y proyectos industriales.
A continuación, se presentan los tipos de cimentaciones profundas en Colombia según la clasificación técnica más utilizada en el contexto, considerando prácticas constructivas reales y condiciones geotécnicas locales.
- Pilotes ¿Qué son?
Elementos estructurales esbeltos que transmiten cargas a estratos profundos competentes o por fricción lateral.
Tipos más comunes en Colombia:
1.1 Pilotes hincados
- Prefabricados en concreto.
- Pilotes metálicos (perfil H o tubulares).
- Pilotes de madera (uso limitado).
Características técnicas:
- Instalación por impacto o vibración.
- Control indirecto de capacidad por rechazo.
- Uso frecuente en suelos blandos, zonas aluviales y obras hidráulicas.
Limitaciones:
- Vibraciones y ruido.
- Restricciones en zonas urbanas densas.
1.2 Pilotes perforados (colados in situ)
- Excavación previa y vaciado posterior.
- Diámetros típicos: 0,60 m a 1,50 m.
- Con o sin entibación.
Variantes comunes:
- Pilotes con lodos bentónicos o polímeros.
- Pilotes con camisa metálica recuperable.
- Pilotes tipo bárrete (sección rectangular).
Aplicación típica:
- Edificios en ciudades como Bogotá, Medellín, Cali y Barranquilla.
- Infraestructura de transporte y puentes.
1.3 Pilotes de desplazamiento (tipo CFA – Continuous Flight Auger)
- Perforación continua sin extracción de suelo.
- Inyección de concreto simultánea al retiro del barreno.
Ventajas:
- Menor vibración.
- Alta productividad.
- Buen desempeño en suelos cohesivos.
2. Micropilotes
¿Qué son?
Elementos de pequeño diámetro (100–300 mm), perforados e inyectados, armados con barras o tubos de acero.
Características:
- Alta capacidad por fricción.
- Ideales para reforzamiento de cimentaciones existentes.
- Uso común en rehabilitación estructural y espacios confinados.
Aplicación en Colombia:
- Centros históricos.
- Obras de estabilización.
- Ampliaciones de edificaciones existentes.
3. Caissons o pilas excavadas
¿Qué son?
Elementos de gran diámetro excavados manual o mecánicamente, con o sin campana inferior.
Tipos:
- Caissons seco.
- Caissons neumático (uso poco frecuente hoy).
- Pilas con base ensanchada.
Uso típico:
- Puentes.
- Torres.
- Obras con cargas muy elevadas y estratos profundos.
4. Pilas o zapatas profundas excavadas
Descripción:
- Excavación vertical hasta alcanzar estrato competente.
- Concreto armado colado directamente.
Condición clave:
- Viables solo en suelos estables sin colapso.
- Limitadas por nivel freático.
5. Pantallas y muros pantalla como cimentación
¿Qué son?
Elementos continuos de concreto armado construidos en zanjas profundas.
Función dual:
- Contención de excavaciones.
- Cimentación profunda (transmisión de cargas).
Uso frecuente:
- Sótanos profundos.
- Edificios en lotes reducidos.
- Zonas urbanas con colindancias.
6. Pilotes especiales y sistemas combinados
6.1 Pilotes bárrete
- Sección rectangular.
- Alta rigidez.
- Uso en edificaciones de gran altura.
6.2 Cimentaciones mixtas
- Combinación de pilotes + losa de cimentación (pile–raft).
- Optimización de asentamientos y costos.
Criterios técnicos de selección en Colombia
La elección del sistema depende de:
- Perfil estratigráfico (arcillas blandas, limos, arenas, suelos coluviales).
- Nivel freático.
- Magnitud y tipo de cargas.
- Restricciones urbanas (ruido, vibración, espacio).
- Viabilidad económica y constructiva.
Observación técnica pericial
En análisis técnicos y periciales, los errores más frecuentes asociados a cimentaciones los tipos de cimentaciones profundas en Colombia se relacionan con:
- Deficiente investigación geotécnica.
- Cambios no justificados de sistema de cimentación.
- Subestimación de longitudes o diámetros.
- Sobrecostos por rediseños durante obra.
